氣體滅火控制器至氣瓶控制線技術要求（2025年-新版）

一、核心技術要求

1. 線路類型與線徑規范

• 信號線：

  • 采用ZR-RVS-2*1.0mm²雙絞線（兩線制系統），通訊距離≤1500m。

  • 需與電源線、強電線分管敷設，避免電磁干擾。

• 電源線：

  • 推薦NH-RVS-2*1.5mm²雙絞線，耐火等級符合GB 50263-2007。

• 電磁閥啟動線：

  • 單獨鋪設，線徑根據電磁閥啟動電流選擇（如100mA至1.6A），若總電流超過控制器輸出能力（如3*1.5A），需增設外控電源或中繼繼電器。

2. 耐火與絕緣性能

• 耐火等級：

  • 線路采用耐火電纜，確保在火災條件下保持功能（GB 25972-2024新增要求）。

• 絕緣電阻：

  • 使用500V兆歐表測量，導線線間及對地絕緣電阻應＞20MΩ（七氟丙烷系統調試要求）。

3. 接線與敷設標準

• 分線敷設：

  • 信號線、電源線、控制線分線槽或管道敷設，管內導線總截面積≤管內面積的40%。

• 接線工藝：

  • 接頭在接線盒內焊接，包裹絕緣膠帶，禁止中間引接線頭。

• 標識管理：

  • 線路標注回路/地址號，編碼表包含部件名稱、位置等信息，便于故障排查。

4. 接地與防干擾措施

• 接地保護：

  • 控制器及外控電源機殼可靠接地，主電源取自消防電源（AC220V/50Hz），禁止使用插頭。

  • 接地電阻≤1Ω（綜合接地系統），動照專業設置接地端子箱。

• 防干擾設計：

  • 避免與強電線共管，采用屏蔽電纜或金屬線槽保護，信號線與動力線間距≥0.5m。

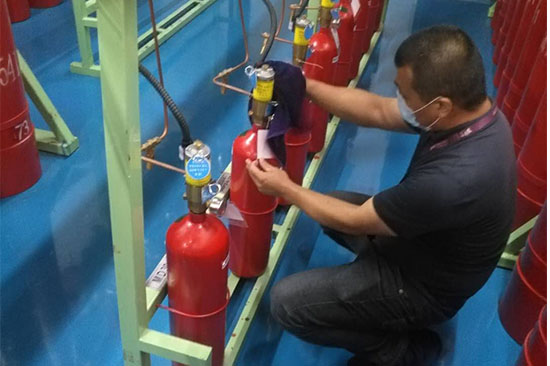

5. 測試與驗收要求

• 功能測試：

  • 調試前檢查線路短路、斷路、接地問題，驗證聯動輸出信號正常。

  • 模擬啟動試驗：火災報警后延時30秒，電磁閥動作，選擇閥及滅火劑釋放正常。

• 驗收標準：

  • 符合GB 50263-2007《氣體滅火系統施工及驗收規范》，包括線路敷設、絕緣電阻、接地等項目。

二、新國標與特殊場景要求

1. GB 25972-2024新增要求

• 物聯網功能：

  • 驅動裝置需具備狀態監視及數據反饋功能，支持選擇閥、容器閥啟閉信號上傳。

• 抗震設計：

  • 線路敷設增設抗震支吊架，確保地震時穩定性（2025年12月1日實施）。

• 防誤噴與自檢：

  • 驅動裝置新增防誤噴功能及定期自檢，降低誤操作風險。

2. 特殊場景適配

• 地鐵等弱電系統：

  • 瓶頭閥、選擇閥控制線采用2×2.5mm²無鹵低煙阻燃耐火銅芯線，壓力開關反饋線采用2×1.5mm²。

  • 線路分正負極敷設，避免單點接地導致誤動作（如重慶軌道交通測試案例）。

• 高風險區域：

  • 電磁閥啟動線單獨穿管，與24V聯動電源線分線槽敷設，防止干擾。

三、常見問題與解決方案

1. 接地故障處理

• 現象：?jiǎn)螛O接地導致控制器無異常，但多點接地可能觸發誤噴灑。

• 解決：

  • 嚴格分線敷設，避免正負極共管。

  • 定期檢測線路絕緣電阻，接地電阻≤1Ω。

2. 電磁閥啟動失敗

• 原因：線徑不足或中繼繼電器未配置。

• 解決：

  • 根據電磁閥電流選擇線徑（如1.6A需≥1.5mm²）。

  • 總電流超過控制器輸出時增設外控電源。

3. 信號干擾導致誤報警

• 原因：強電線與信號線共管。

• 解決：

  • 信號線采用屏蔽雙絞線，與動力線間距≥0.5m。

  • 金屬線槽可靠接地，形成法拉第籠效應。

四、總結

氣體滅火控制器至氣瓶控制線的設計、安裝與檢測需嚴格遵循GB 50263-2007及GB 25972-2024，重點保障線路的耐火性、絕緣性、抗干擾能力及接地可靠性。通過規范敷設、定期測試及智能監測，可有效降低系統故障率，確保滅火系統在緊急情況下可靠動作。
